Окрасочно-сушильная камера "Крост" СК-3

Окрасочно-сушильная камера (ОСК) «Крост», модель СК-3
ТУ
Окрасочно-сушильная камера "Крост" СК-3
Окрасочно-сушильная камера (ОСК) «Крост», модель СК-3
ТУ
Окрасочно-сушильная камера "Крост" СК-3
Код товара: 1507 1081
Наличие: под заказ
Цена: 6 731 400 тг.
Количество:
+-
Отложить товар
Добавить в корзину
*
*
*
Нравится


Окрасочно-сушильная камера (ОСК) «Крост», модель СК-3
ТУ 3670-001-93703763-2006

Срок доставки: 3 недели

Описание товара:

Окрасочно-сушильная камера в комплекте с электрической отопительно-вентиляционной установкой (ОВУ). Тупиковая, устанавливаемая на приямок, глубиной 600мм (изготовленный заказчиком по чертежам производителя) или на металлическое основание высотой 0.5м, изготовленное производителем на ровный бетонированный пол заказчика.

ОСК предназначена для окраски методом пневмо распыления лакокрасочных материалов и сушки изделий массой до 3,5 тонн.  ОСК эксплуатируется при внешней температурной среде от – 200С до + 400С в закрытом помещении.

На ОСК имеются сертификаты: соответствия, пожарный, гигиенический и другие.

Корпус ОСК

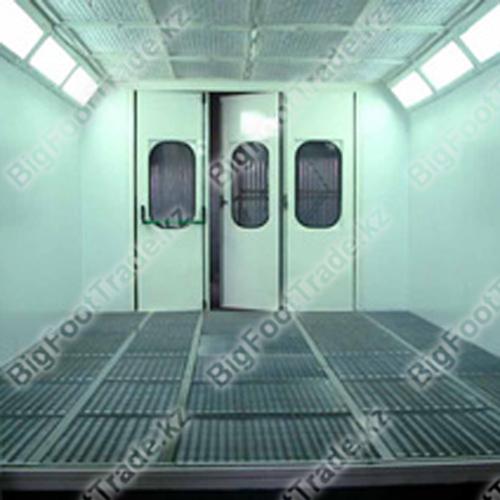

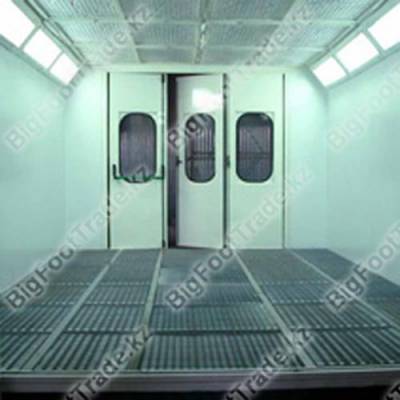

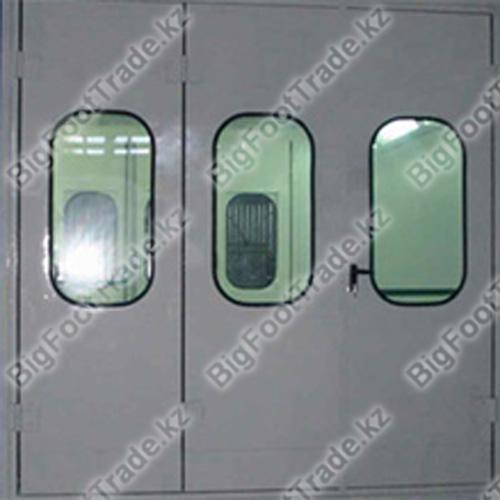

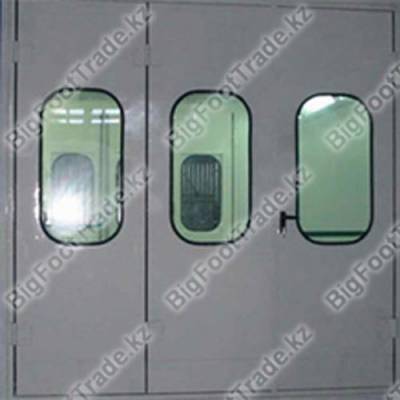

Корпус ОСК оборудован герметичными трехстворчатыми воротами (одна из створок ворот выполняет роль сервисной двери и оснащена антипаниковой ручкой). Предусмотрено устройство дополнительной сервисной двери в корпусе ОСК.

Корпус ОСК собирается из трехслойных сэндвич-панелей толщиной 60 мм с наполнителем из негорючей минеральной ваты на базальтовой основе, все стыки между панелями герметизируются, а угловые дополнительно закрываются специально подобранными фасонными элементами. Расцветка панелей и фасонных элементов на усмотрение Заказчика.

ОСК оборудована системой потолочных и напольных само затухающих фильтров. Конструкция камеры предусматривает легкую замену фильтрующих элементов, как потолочных, так и напольных. Статистические данные по частоте замены комплекта фильтров показывают, что при односменном режиме работы замена требуется 1 раз в 3 месяца. Стоимость комплекта фильтров на камеру 49 800 тг. (напольные и потолочные).

Пол в ОСК решетчатый, по всей площади ОСК.

Для освещения применяются четырехламповые люминесцентные светильники углового исполнения.  Система освещения в совокупности дает освещенность секции камеры 1000Лк.

Пульт управления

Пульт управления – микропроцессорный (на основе жесткой логики), позволяющий полностью автоматизировать процессы окраски, испарения, сушки и вентиляции по показателям температуры и времени, оснащен дополнительными датчиками, автоматически отключающими систему от перегрева.

Основной термодатчик расположен в верхней части корпуса камеры и выдает на пульт управления информацию о фактической температуре воздушного потока, направленного в рабочую зону. В опциях пользовательского меню самого пульта оператором может быть выставлена необходимая величина температуры как для режима окраски, так и для режима испарения, сушки и продува. По всем этим режимам, кроме окраски, оператор может устанавливать заданное время процесса.

Рекомендуемые величины вышеперечисленных параметров:

а) Процесс окраски: выставляется температура (20 – 25 0С), время процесса не определяется. В это время работают обе группы ОВУ – приточная и вытяжная, создавая проходящий через рабочую зону камеры поток очищенного воздуха. При температуре внешнего воздуха меньше установленной, автоматически включается  ОВУ и работает до достижения необходимой температуры (задается оператором).

б) Процесс испарения: подготовка к сушке, образование защитной пленки на слое нанесенной краски. Выставляется, как правило, температура 40 0С и время 10 мин. Работает только приточная группа ОВУ, воздух циркулирует по замкнутому контуру через рабочее пространство камеры с частичным подмесом свежего воздуха.

в) Процесс сушки: выставляется температура в соответствии с характеристиками используемой краски, 45 – 90 0С, время варьируется в пределах 40- 60 мин. Работает только приточная группа. Замкнутая циркуляция горячего воздуха с частичным подмесом свежего воздуха.

г) Процесс продува: охлаждение рабочей зоны камеры и самого изделия. Окончание процесса при достижении одного из двух параметров, выставленных оператором: заданной температуры в камере (20-25 0С) или времени, заданного оператором (5 мин.). Работают обе группы ОВУ, по аналогии с процессом окраски.

Так как пульт управления представляет собой сложную электронную схему с использованием жидко-кристаллических дисплеев, размещение пульта необходимо предусмотреть в отапливаемом помещении.

Автоматы (пускатели) двигателей могут располагаться непосредственно в пульте управления или, на усмотрение Заказчика, в отдельном щите на расстоянии не более 5 м от пульта. В случае превышения этого размера требуется установка дополнительного модуля усиления сигнала.
  ОВУ ГВГ 180 ГВК

Забор воздуха производится из атмосферы через воздуховоды сечением не менее 0,426 м2, затем приточная секция ОВУ через предварительный фильтр направляет поток воздуха на нагрев через нагревательный блок ОВУ. Уже нагретый воздух попадает в меж потолочное пространство (пленум), высотой 0,5 м и там, через потолочные фильтры тонкой очистки, воздух со скоростью не менее 0,2 м/сек поступает в рабочую зону камеры.

Верхний воздушный пленум обеспечивает равномерное распределение потока воздуха по всей площади камеры, заданная кратность воздухообмена не менее 250 раз/час (полная замена отработанного воздуха всего объема камеры).

Использованный воздух вместе с аэрозолями через фильтры, расположенные под напольными решетками, вытяжной секцией ОВУ  выбрасывается в атмосферу.

В ОВУ  используются два асинхронных двигателя мощностью 5,5 kW каждый (приточная и вытяжная группы), 1500 об/мин., оснащенные вентиляторами турбинного  типа с лопатками, загнутыми назад, производства России выполненные во взрывобезопасном исполнении. Такое расположение лопаток турбин предусматривает максимальную производительность при минимальных  затратах  электроэнергии.

Секция камеры снабжена электрической ОВУ ГВГ180 ГВК с производительностью 18 000 м3/час, в комплекте с  которой поставляется электрический нагревательный блок,  в состав которого входят  U-образные, оребренные электрические тэны. ОВУ обеспечивает нагрев подаваемого воздуха до разности  температур 35˚С между температурой наружного воздуха и температурой в ОСК в режиме окраски. Также ОВУ  поддерживает  температуру  до 900С в режиме сушки. ОВУ имеет собственный датчик защиты от перегрева.


Технические характеристики на окрасочно-сушильную камеру
«КРОСТ» СК-3 на  приямке с дизельной ОВУ

Наименование

Параметры

1 Размеры корпуса внешние

ДхШхВ, м

6.4х3.7х3.1

2 Размеры корпуса внутренние

ДхШхВ, м

6.3х3.6х2.6

3 Размеры ворот

В |Ш м

2.7| 2.7

4 Электропитание трехфазное 50 Гц

В

380

5 Тепловая мощность(электро)

кВт

80

6 Интервал рабочих температур

˚С

20 - 90

7 Производительность по воздуху

м³/час

18 000

8 Электродвигатели:      кол-во

шт

2

               - установл. мощность

кВт

11,0

9 Светильники:    - верхний ряд

шт

8

10 Число ламп в светильнике

шт

4

11 Суммарная мощность светильников верхнего ряда

Вт

1280

12 Предварительный фильтр

м.кв.

1,2

13 Напольный фильтр

м.кв.

22

14 Несущая способность пола

т

3,5

15 Потолочный фильтр

м.кв.

18

16 Степень очистки

%

96

17 Электр. мощность – максимальная   в режиме сушки



кВт

93

59


Дополнительное оборудование

1. Камера может быть укомплектована встроенным газоанализатором «Колион-1» А-01С, подающим управляющий сигнал на пульт управления в случае превышения ПДК по аэрозолям в рабочей зоне. В этом случае подается аварийный сигнал, срабатывает запирающий пневмоклапан на магистрали подачи сжатого воздуха для окрасочного оборудования и автоматически включается принудительная вентиляция камеры. Для выбора соответствующей модели газоанализатора необходима информация от Заказчика о типе используемых красок (определяется основная составляющая вредных выбросов).

 2. Для экономии   топлива  на нагрев холодного воздуха в зимнее время возможно частично брать воздух в приточную магистраль из помещения цеха. Для этого необходимо установить, по желанию заказчика, дополнительно клапан на приточную магистраль.

3. Возможно предусмотреть устройство дополнительной сервисной двери в корпусе ОСК.

В комплект поставки не входят: дополнительная приточно-вытяжная вентиляция в атмосферу,  (замеряется, исходя из  места расположения ОСК на объекте).

Стоимость СК-3   с  электрической ОВУ (Цена EXW)

3 090 000 тг

Монтаж  (без учета стоимости проезда и проживания)

276 500 тг

Или Шеф-монтаж

172 000 тг

На время проведения монтажных работ заказчик за свой счет предоставляет монтажникам (2 человека) или шеф- монтажнику (1человек) жилое помещение для проживания
Дополнительно:



Цена газоанализатора «Колион-1»А-01 С

578 000 тг

Цена 1паг.м приточно-вытяжной вентиляции

26 500 тг

Металлическое основание

182 000 тг

Автономная система пожаротушения «Буран»

233 000 тг




Заказчик обеспечивает Изготовителя чертежами (эскизами) помещения под установку ОСК для обеспечения привязки устанавливаемого Оборудования. Исполнитель обеспечивает Заказчика чертежами для  привязки к помещению Заказчика и габаритов Оборудования.

Срок изготовления:  35 дней
Срок монтажа:            7 дней
Этапы оплаты:
1 этап  - 60%  авансово;
2 этап – 40% после письменного уведомления заказчика   изготовителем о готовности камеры. Гарантийные обязательства: 12 месяцев с момента подписания Акта о выполнении монтажных и пуско-наладочных работ.
