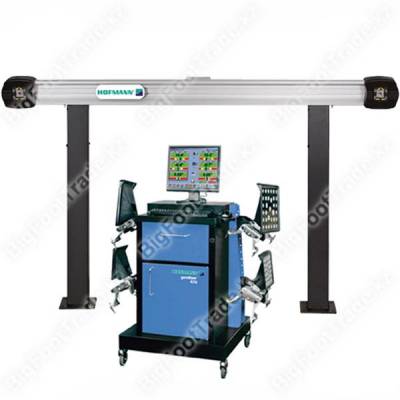

3D-стенд анализа геометрии х/ч Geoliner 670

Техническое описание:

Предназначен для измерения геометрии подвески легковых автомобилей, лёгких грузовиков и микроавтобусов.

Принцип измерения основан на анализе трёхмерного изображения, получаемого при помощи двух стационарных видеокамер установленных на горизонтальной балке и четырёх беспроводных мишенях, прикрепляемых к колёсным дискам автомобиля, в процессе его прямой и обратной прокатки.

Процедура измерений всех углов установки колёс, регламентируемых заводом-изготовителем конкретного автомобиля, занимает, в среднем, не более 3 минут.

В конструкции камер применены излучающие матрицы на неслепящих инфракрасных светодиодах, существенно снизить «слепящий» эффект, когда ваш взгляд случайно попадает на излучатель или мишень.

В конструкции камер используются вспомогательные светодиодные индикаторы, которые устанавливаются вокруг каждой из двух цифровых камер. В процессе работы данные индикаторы направляют действия оператора и дают подсказки так же, как это сделано в самой программе стенда.

Электро-механический  подъемник балки с камерами.

Удобная графика позволяет проанализировать положение колёс в трёхмерном виде и сделать вывод о необходимости дальнейших регулировок.

В зависимости от условий эксплуатации стенда и типа передних поворотных кругов оператор может выбрать стандартную прокатку автомобиля- назад или вперед на 20 см или комбинированную прокатку назад-вперед на 10 см. Показания углов установки колес появляются буквально через несколько секунд после прокатки

Программно-анимационный фильм позволяет наиболее безошибочным образом представить элементы подвески, предназначенные для регулирования и дать четкие указания по регулировкам.

Прилагающаяся электронная база данных насчитывает более 25000 моделей автомобилей.

Стенд развал-схождения с технологией 3D для легковых и легких грузовых автомобилей 2-ве опоры (рабочая высота 1,8 м или 1 м) для балки с камерами и стойка управления. Отличие стенда - П или Т-образная балка (по желанию заказчика)

• измерительная система с камерами IVS и пассивными отражателями — бескабельная связь
• программное обеспечение GeoPro 42 advanced — расширенная диагностика автомобиля
• 14 региональных банков данных с более 25000 автомобилей за последние 25 лет
• банк данных клиентов, анимационные подсказки, самотестирование и сообщение об ошибках
• не требует компенсации биения обода, нивелирования места измерения и вывешивания автомобиля
• схождение, развал, продольный и поперечный наклоны, разность углов определяются за один цикл
• одновременная индикация на мониторе измеренных значений и сравнение с нормативами
• автоматическое измерение размеров автомобиля, полные и актуальные данные от производителей
• возможность легкой регулировки схождения даже при повернутых колесах (EZ Toe®)
• компьютерная стойка, комплект ПК с TFT монитором и ОС Windows, фиксатор руля и педали тормоза
• 4 универсальных колесных зажимов 11"- 22", 4 мишени — 2 передние и 2 задние, ИК пульт ДУ

Характеристики:

Параметр	Значение
Схождение колеса, переднее/заднее, град	±35
Суммарное схождение передней/задней оси, град	±60/±40
максимальный  угол поворота колеса, град	50
Развал колеса передней/задней оси, град	±55
Продольный наклон оси поворота передней оси	±30
Поперечный наклон оси поворота, град	±30
Угол оси тяги автомобиля, град	±35
Диаметр колеса, мм	11-22
Ширина колесной базы, мм	1219-2438
Длина колесной базы, мм	2007-5080
Точность отображения угловых величин, минуты	1
Рабочая температура, °С	от 0 до +45
Электропитание, В/Гц	230/50

Версия программы Geo Pro advanced позволяет производить следующие измерения:

Позиционирование четырех колес и отдельного колеса;

Схождения на поворотных кругах и при вывешенных колесах;

Максимального угла поворота, разности углов поворота, кастера и поперечного наклона оси поворота (шкворня) на поворотных кругах;

Кастера и поперечного наклона оси поворота (шкворня) при вывешенных колесах;

Развала при нулевом схождении;

Геометрии автомобиля

Дополнительные возможности программы:

EZ Toe – регулировка схождения передних колес при повернутом  и не зафиксированном рулевом колесе. Всегда прямой руль после регулировки.

EZ Access – функция проведения регулировок со снятыми колесами

Комплект поставки:

Мобильная коммуникационная стойка

Программное обеспечение Geo Pro 32 Bit advanced и база данных автомобилей

Пульт дистанционного управления

Мишени-отражатели (2 передних, 2 задних) и колёсные зажимы (4 шт.)

Горизонтальная балка с камерами и подъёмным устройством и вертикальная стойка

Фиксатор руля, фиксатор педали тормоза, ограничитель прокатки автомобиля
