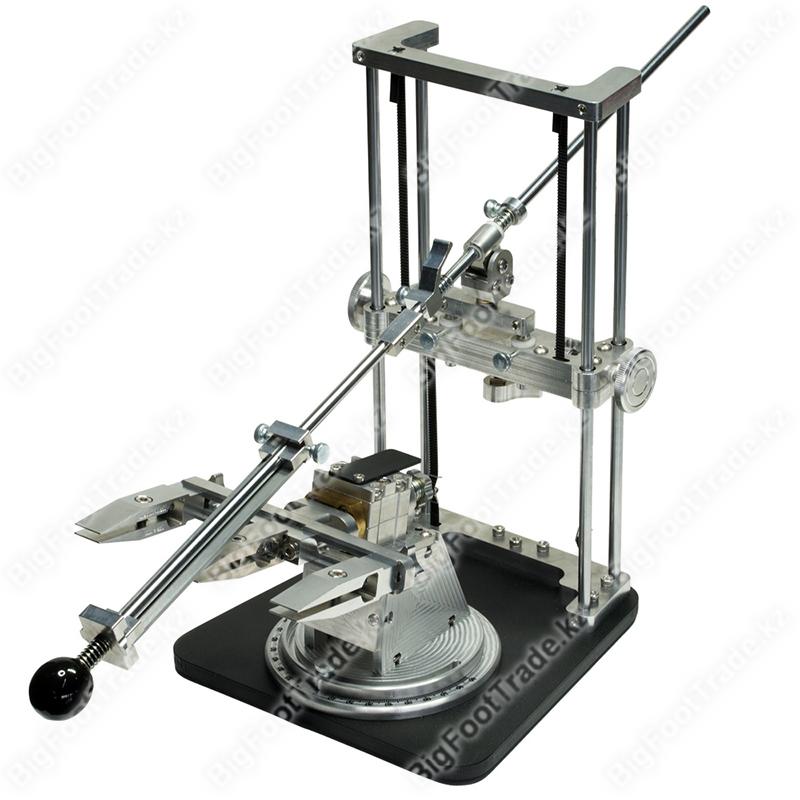

Заточное устройство САЙЛИФТ PRO

Параметры станка:
— длина/ширина основания 240х235 мм
— вес основания 4 кг
— длина станка с губками 300 мм
— длина штанги для зажима абразивов 660 мм (подходит для абразивов длиной до 200 мм)
—  угол скоса губок 10 градусов на сторону
— угол заточки 10-35 градусов на сторону
— максимальная длина клинка для заточки до 300-600мм (толщина обуха затачиваемого инструмента непосредственно влияет на данный параметр)
 –  допуск по углу поворотного механизма – 0,2 градуса.

Параметры зажимных губок:
— размер 90х20х20 мм
— паз 5 мм
— скос губок  10 градусов на сторону
—  материал Д16Т

Параметры планки:
— 170х20х12 мм
— длина паза для для продольного перемещения губок 55 мм
– расстояние между центрами разведенных крайних губок 155 мм
– расстояние между центрами сведенных крайних губок 60 мм
—  материал Д16Т

Штанга для абразивов (горизонтальная штанга):
Штанга-держатель абразивов из закаленного полированного стального вала
– диаметр штанги 8 мм
– длина 660 мм (подходит для абразивов длиной до 200 мм).
– на штанге добавлены подпружиненные упоры

Профессиональный заточной станок САЙЛИФТ Proс реечным подъемником плавного хода. Главное отличие от всех аналогичных станков - это поворотный механизм по гризонтали. Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении. Вывести новую кромку у “убитого” ножа, поправить уже заточенный, вывести микроподводы или заточить нож до бритвенной остроты - не проблема!

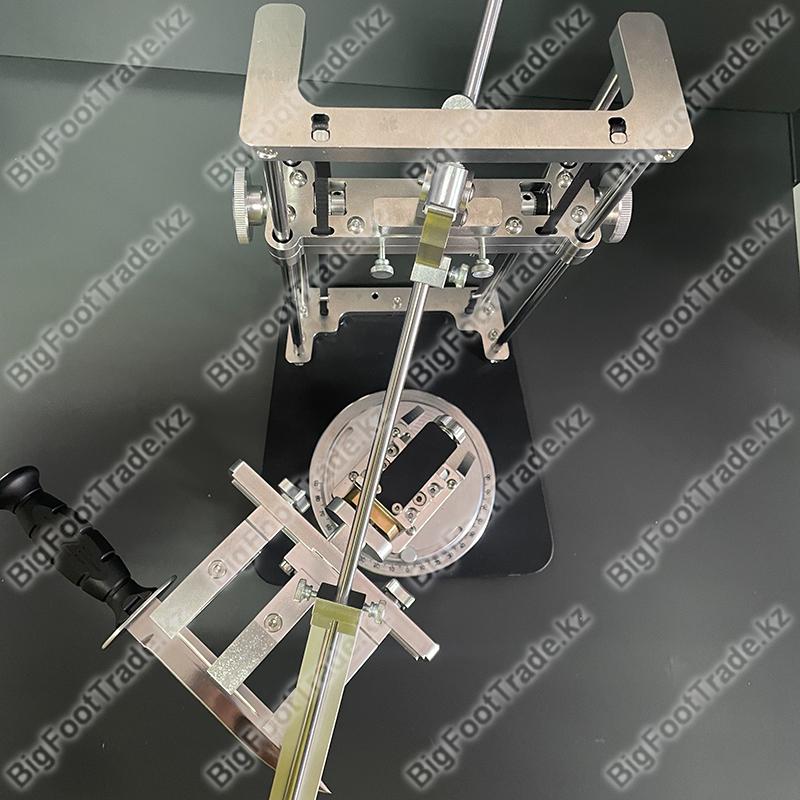

Поворотный механизм
Для правильной качественной заточки любого ножа, в процессе заточки требуется постоянно переворачивать нож на 180 градусов и обрабатывать кромку различными абразивами, начиная от грубого и заканчивая тонкими.
При этом нож должен переворачиваться строго в одном и том-же положении, чтобы сохранить угол при перевороте.
Этим достигается сохранение одинакового угла заточки для кромок с обеих сторон ножа. Существенно повышается удобство, скорость и самое главное качество заточки.

Поворотный механизм без люфта. Выполнен на подшипнике и стальном закаленном валу.
Точные фрезерованные зажимы ножа зажимают нож точно по центру горизонтальной оси. Усиленные зажимные губки легко перемещаются по планке для изменения ширины зажима ножа.
Добавлена центральная зажимная губка для очень коротких ножей, а также для длинных филейных ножей, которые склонны к прогибу при заточке. Все губки легко устанавливаются и снимаются.
При перевороте ножа сохраняется его точное положение строго по центру оси.
Идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру или использовать центральную (среднюю) губку.

Реечный подъемник комплектуется узлом скольжения “Вилка” с фторопластовой втулкой.

Зубчатые ремни GT2 (резиновые со стеклонитью PU with glassfiber) шириной 6мм. Такие ремни используются в 3D принтерах и мелких ЧПУ станках. В 3D-принтерах такие ремни работают очень быстро и продолжительное время. Их ресурс, в условиях беспрерывной работы – примерно 1500 часов, при хорошем натяжении.

На станке для заточки такой ремень будет работать примерно в 1 процент от его заявленной нагрузки.
Ведь для изменения угла нужно сделать всего лишь несколько оборотов регулировочного колеса.
В настоящее время у нас пока нет статистики по их работе именно в нашем изделии.
Можно предположить, что он будет служить очень долгое время.

Стальное массивное основания (корпус):
Классическая тяжелая устойчивая форма корпуса подрезиненными упорами выполнена из стальной пластины толщиной 10мм.
На пластине установлена дюралевая надстройка для крепления поворотного механизма.

Точилка комплектуется тремя усиленными зажимами и комплектом камней.
