Автоматическое зарядное устройство 18А (12В)

Особенности зарядных устройств ОРИОН

Это автоматические зарядные устройства, которые сами контролируют степень заряженности аккумуляторной батареи и своевременно изменяют режим зарядки аккумулятора. Плавная ручная регулировка силы зарядного тока и постоянство во времени силы зарядного тока позволит вам оценить степень заряженности и реальную ёмкость (техническое состояние) вашего аккумулятора. Стрелочные или линейные индикаторы позволяют контролировать силу зарядного тока в процессе зарядки аккумулятора и исправность цепи заряда.

Зарядные устройства ОРИОН используют высокочастотное (импульсное) преобразование энергии в силовой цепи, это позволило уменьшить массу и габаритные размеры устройств.

Дополнительной особенностью зарядных устройств для автомобильного аккумулятора является принудительная вентиляция встроенным микровентилятором в моделях на большие токи. Более того, все устройства имеют (аварийную) схему контроля внутренней температуры.

Выходные хактеристики автомобильных зарядных устройств ОРИОН позволяют заряжать аккумуляторные элементы и батареи с минимальным напряжением от 0 В до 12 В (24В)с любой степенью разряженности. Эта особенность поволяет проверить работоспособность зарядного устройства без аккумулятора, например, при продаже, просто замкнув выходные провода.

Возможно использование зарядного устройства в качестве предпускового (см. также пускозарядное устройство). Для этого необходимо произвести подзаряд аккумулятора максимальным током от зарядного устройства ОРИОН PW320, ОРИОН PW325, ОРИОН PW410 и ОРИОН PW415 в течении 15-20 мин., после чего, не отключая зарядное устройство от аккумулятора, запустить двигатель стартером.

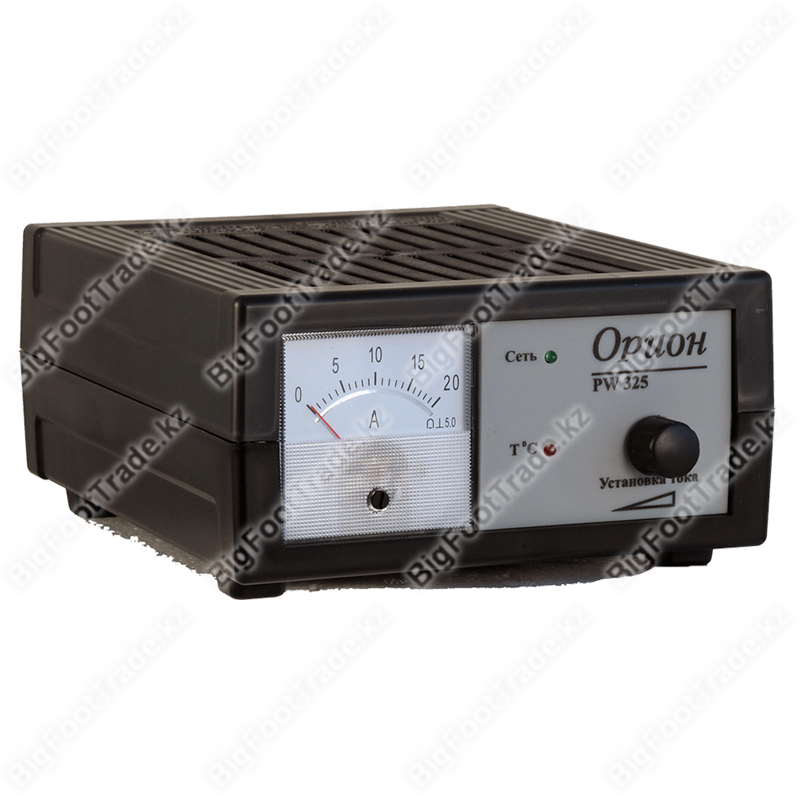

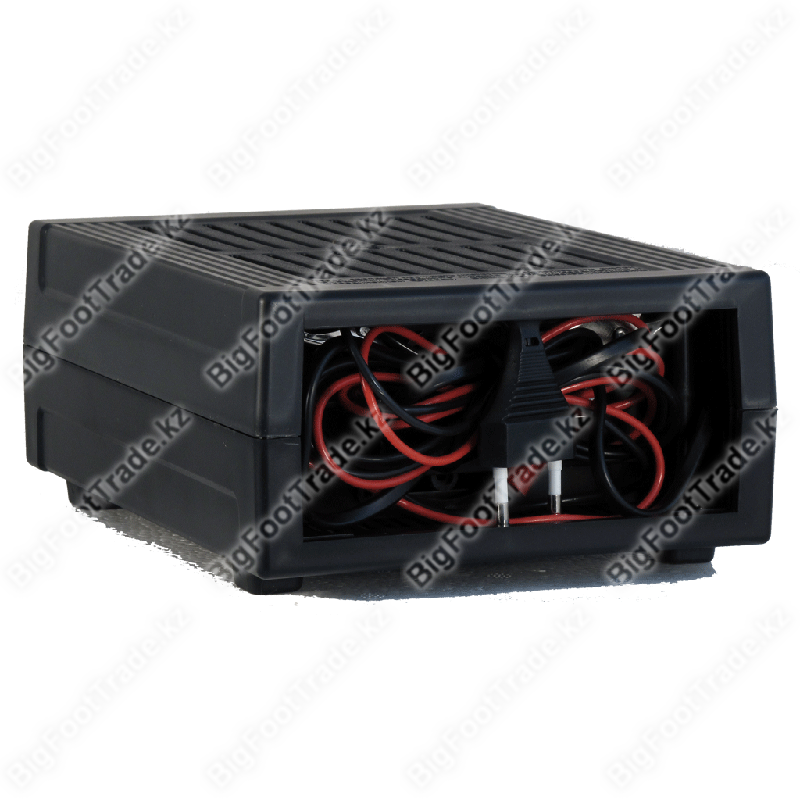

Конструктивно зарядное устройство выполнено в пластмассовом корпусе, имеющем жалюзи для вентиляции. На передней панели расположены регулятор силы зарядного тока, светодиод включения и шкала амперметра. Сетевой шнур и выходные провода с зажимами уложены в задний отсек корпуса.

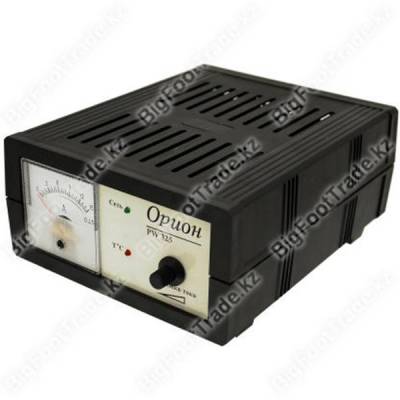

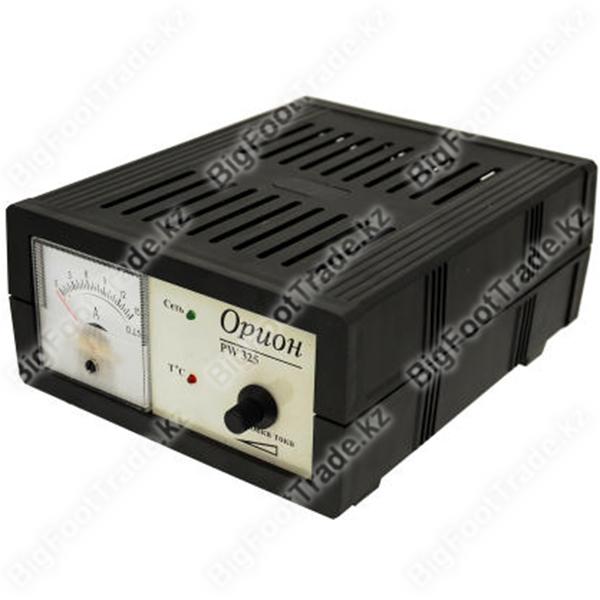

Зарядно-предпусковое устройство ОРИОН PW325

Зарядное устройство ОРИОН PW325 предназначено для заряда 12В аккумуляторов любой емкости в автоматическом режиме (импульсный заряд - автоматическое уменьшение тока в конце заряда).

Регулировка тока в диапазоне 0,8-18А

Стрелочный индикатор тока

Двойная защита от перегрева: электронная схема и микровентилятор

Автоматическое включение вентилятора при повышении температуры

Возможность заряжать полностью разряженную аккумуляторную батарею

Возможность использовать в качестве блока питания

Возможность использовать зарядное устройство в качестве предпускового для облегчения запуска двигателя

Характеристики:

Напряжение	220В/50Гц
Среднее значение зарядного тока	6 А
Диапазоны плавной регулировки выходного тока	не менее 0,4-15А
Выходное напряжение в режиме стабилизации тока (равно напряжению на клеммах АКБ)	от 0 до 15 В
КПД	85%
Выходное напряжение в режиме стабилизации напряжения (при токе потребления меньшем, чем ток, заданный регулятором)	14.9-15.1 В
Электронная защита от перегрева	Да
Диапазон рабочих температур	от -10°C до +40°С
Габариты	155х85х200 мм
Производитель	ООО НПП "Орион СПб"

Электронная схема зарядного устройства Орион PW325 представляет собой двухтактный высоковольтный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления, содержащей две цепи обратной связи по выходному току и напряжению.

Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питающих напряжений, практически идеальные выходные характеристики генератора тока и генератора напряжения, надёжную гальваническую развязку, а также высокие удельные массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока в зарядном устройстве Орион PW325 используется стрелочный амперметр. Для защиты силовой части от перегрева применены микровентилятор и схема ограничения выходного тока. Эта схема автоматически уменьшает выходной ток при повышении температуры внутри корпуса выше нормы. При этом ручная регулировка силы тока не позволяет выставить ток, больший, чем задаёт схема ограничения. При восстановлении нормального температурного режима диапазон ручной регулировки восстанавливается.

Подробное описание устройства:
В автоматическом режиме зарядное устройство контролируют и ограничивают напряжение на заряжаемой аккумуляторной батареи, исключая интенсивное газообразование (кипение) и перезаряд АКБ. Поэтому, зарядное устройство может быть использовано для заряда современных необслуживаемых батарей и не требуют отключения заряжаемой аккумуляторной батареи от бортовой сети автомобиля.

Кроме этого, возможно использование зарядного устройства Орион PW325, как многоцелевого источника постоянного тока для питания автомобильной аппаратуры, электроинструментов, галогенных ламп и других устройств и приборов. Можно также использовать зарядное устройство в неавтоматическом режиме для заряда аккумуляторной батареи любой электрохимической системы c максимальным напряжением в конце заряда меньше 15В.
