Автоматическое зарядное устройство 5,5А (12В)

 Зарядное устройство ОРИОН PW150
Автоматическое зарядное устройство 5,5А (12В)
 Зарядное устройство ОРИОН PW150
Автоматическое зарядное устройство 5,5А (12В)
 Зарядное устройство ОРИОН PW150
Автоматическое зарядное устройство 5,5А (12В)
 Зарядное устройство ОРИОН PW150
Автоматическое зарядное устройство 5,5А (12В)

 Скачать:  Инструкция ОРИОН PW150 (184Kb)


Подробное описание устройства:

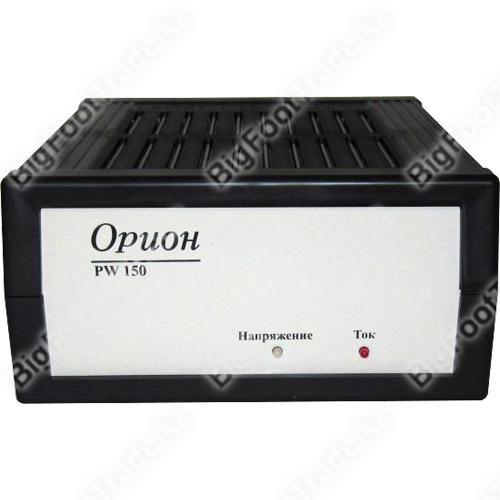

Конструктивно зарядное устройство Орион PW150 выполнено в пластмассовом корпусе, имеющем жалюзи для вентиляции. На передней панели расположены светодиодные индикаторы:

«ток» - (красного цвета) индицирует протекание зарядного тока
«напряжение»- позволяет по цвету свечения оценить степень заряженности АКБ.
Красный
цвет - АКБ разряжена;
Оранжевый
- заряд близок к 50%;
Желтый - заряд близок к 70-80%;
Зеленый - заряд близок к 100%.

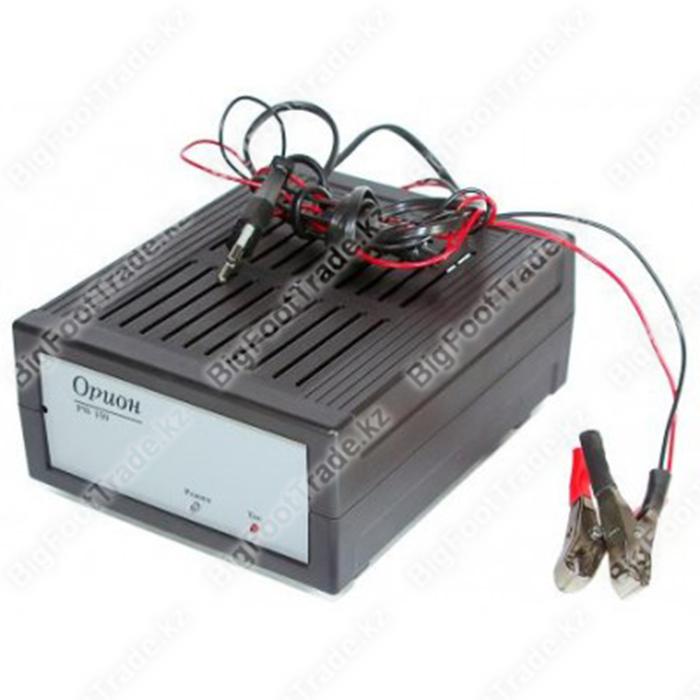

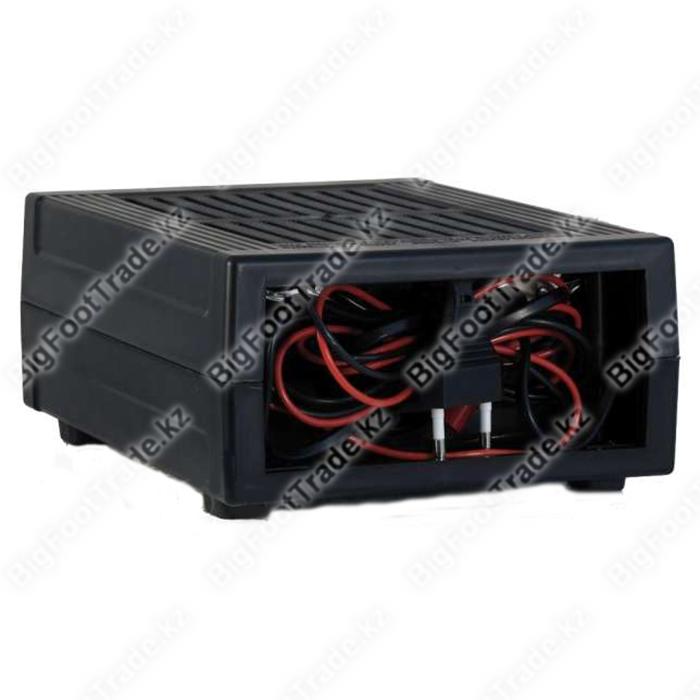

Сетевой шнур и выходные провода с зажимами уложены в задний отсек корпуса. Предохранитель, защищающий схему зарядного устройства при неправильном подключении к аккумуляторной батареи, находится в капсуле на выходном проводе.

Электронная схема зарядного устройства Орион PW150 представляет собой двухтактный высоковольтный высокочастотный преобразователь со схемой управления, содержащей две цепи обратной связи по выходному напряжению и температуре. Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питающих напряжений, формирует необходимые для автоматического зарядного устройства выходные характеристики, обеспечивает надежную гальваническую развязку, а также высокие удельные массо-габаритные и мощностные характеристики.

Схема ограничения выходного тока следит за температурой силовой цепи преобразователя и при повышении температуры выше нормы уменьшает среднее значение зарядного тока, уменьшая этим внутреннее выделение тепла.

Пояснения:
перегрев возможен в случае нарушения свободного протока охлаждающего воздуха через жалюзи, например пылью или положенной сверху зарядного устройства инструкцией по эксплуатации, а снизу неровной поверхностью (ножки создают зазор для вентиляции).

Cхема обратной связи по напряжению обеспечивает защиту от коротких замыканий выходных клемм, выключает генерацию зарядного тока при достижении батареей напряжения 14,8-15,2В повторно включает генерацию зарядного тока при уменьшении напряжения до 13,2-13,6В.
Код товара: 1511 1481
Наличие: на складе
Цена: 23 300 тг.
Вес: 0.75 кг.
Количество:
+-
Отложить товар
Добавить в корзину
*
*
*
Нравится


Зарядное устройство ОРИОН PW150

Основное назначение PW150 - заряд аккумуляторных батарей, в том числе полностью разряженных (до нуля), любого типа и ёмкости в полностью автоматическом режиме.
Устройство реализует оптимальную процедуру заряда аккумуляторных батарей, позволяющую заряжать любую исправную батарею максимально быстро и без повреждения. Процедура заряда полностью автоматизирована. Устройство защищено от переполюсовки и коротких замыканий, работает в широком диапазоне питающих напряжений, имеет электронную защиту от перегрева, следящую за внутренней температурой силовой части схемы.

Характеристики:

Напряжение 220В/50Гц
Среднее значение зарядного тока 5,5 А
Пороговые напряжения отключения 14,9 - 15,1 В
Пороговые напряжения повторного вкл. 13,3 - 13,7 В
КПД 85%
Диапазон рабочих температур -10 °C - +40 °C
Электронная защита от перегрева Да
Габариты 155х85х200 мм
Производитель ООО НПП "Орион СПб"
Зарядное устройство Орион PW150 предназначено для использования только внутри помещений, степень защиты от воды Ip20.

Выбранные пороги включения и отключения зарядного тока позволяют автолюбителю, не вдаваясь в тонкости электрохимических процессов, осуществлять гарантированно полный заряд аккумуляторной батареи без контроля и обслуживания процесса заряда.

Сущность выбранного метода заряда заключается в следующем: по мере заряда аккумулятора усиливается концентрационная поляризация электродов. Потенциалы электродов достигают значений, при которых начинается заметное выделение газов. Дальнейшее поддержание большого (а точнее избыточного) зарядного тока бессмысленно и вредно, поскольку реальная скорость набора заряда ограничена скоростью перемещения ионов, которая уменьшается с ростом накопленного заряда. Весь ток, свыше полезного, тратится на разложение воды на водород и кислород, нагрев аккумуляторной батареи и коррозию пластин.

Процессор, встроенный в зарядное устройство Орион PW150 вычисляет по трем параметрам (напряжению, току, температуре) порог отключения заряда, когда концентрационная поляризация электродов максимальна, а процесс интенсивного газообразования еще не начался. Заряд отключается и зарядное устройство переходит в режим ожидания. В течение этого времени ионы проникают с поверхности в толщу пластин, уменьшая тем самым концентрационную поляризацию до значения, при которой целесообразно возобновить протекание зарядного тока. Процессор включает заряд до следующего отключения.

Таким образом, зарядное устройство, обеспечив батарее основной объем заряда, переходит в режим периодического отключения с последующим включением. Чем длиннее пауза между циклами зарядки, тем полнее заряжен аккумулятор. Степень заряженности при первом отключении автомата (погасании красного индикатора «ток») зависит от технического состояния акумуляторной батареи. У новой АКБ она выше, чем у бывшей в употреблении. Поэтому первое отключение происходит при наборе аккумуляторной батареей от 70% до 95% ее полной емкости.

Если оставить включенное зарядное устройство Орион PW150 на длительное время, то батарея наберет 100% заряда без выкипания и перегрева. Более того, будет устранена начальная сульфатация пластин, а внутреннее сопротивление АКБ (главная характеристика стартерной батареи) уменьшится.

Многолетняя практика показала: регулярное применение зарядного устройства Орион PW150 (независимо от сезона зима-лето) позволяет увеличить срок службы аккумуляторной батареи до 7-8 лет и более, поскольку на большинстве автомобилей АКБ никогда не бывает полностью заряженной, а длительный (хронический) недозаряд вызывает необратимые процессы, ухудшающие основные параметры батареи.
