Стенд для правки геометрии кузова DOOCAR B05
Рихтовочный стенд DOOCAR B05 для работы с леговыми автомобилями и внедорожниками, имеющими отбортовку порогов. Представляет собой мощную раму полукруглой конструкции. Платформенный стапель оборудован двумя силовыми башнями по 10 тонн. В комплекте стрела для вытяжки крыши, измерительная линейка с базой данных автомобилей, комплект приспособлений для вытягивания.
Платформенный стапель DOOCAR B05 выдерживает большие нагрузки, возникающие в процессе ремонта автомобиля.
Характеристики:
Длина платформы |
5 200 мм |
Ширина платформы |
2 100 мм |
Ширина платформы с силовыми устройствами |
3 250 мм |
Грузоподъемность |
До 3 500 кг |
Рабочая высота платформы |
500 мм |
Количество силовых устройств |
2 шт |
Давление в гидравлической системе |
70 МРа |
Усилие на крюк силового устройства |
3.5 т |
Максимальная сила тяги башни |
100 KN |
Угол приложения усилия |
360° |
Привод силового и подъемного устройства |
Гидравлический |
Ход штока не более |
226 мм |
Общий вес оборудования |
2.2 т |

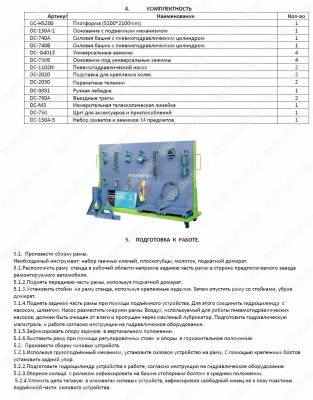

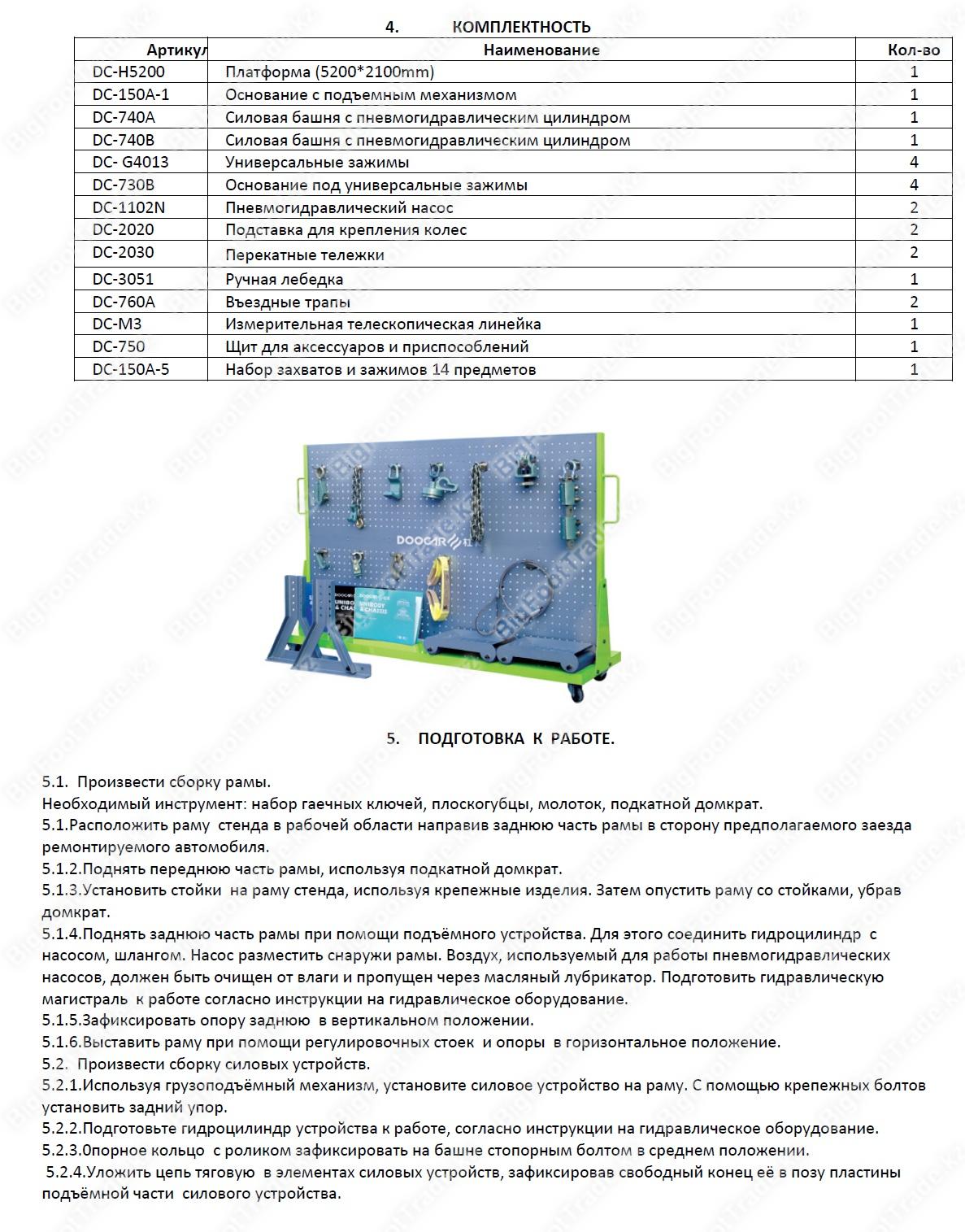

Комплектация:
Артикул |
Наименование |
Кол-во |
DC-H5200 |
Платформа (5200*2100mm) |
1 |
DC-150A-1 |
Основание с подъемным механизмом |
1 |
DC-740A |
Силовая башня с пневмогидравлическим насосом (с безопасной анти-падающей системой) |
1 |
DC-740B |
Силовая башня с пневмогидравлическим насосом |
1 |
DC- G4013 |
Универсальные зажимы |
4 |
DC-730B |
Основание под универсальные зажимы |
4 |
DC-1102N |
Пневмогидравлический насос |
2 |
DC-2020 |
Подставка для крепления колес |
2 |
DC-2030 |
Перекатные тележки |
2 |
DC-3051 |

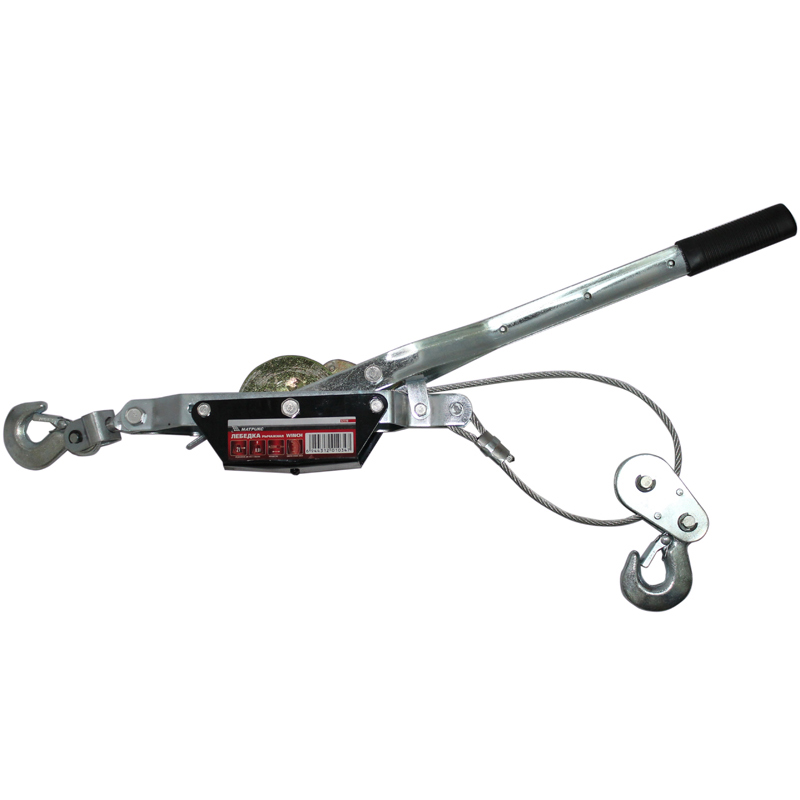

Ручная лебедка |
1 |
DC-760A |
Въездные трапы |
2 |

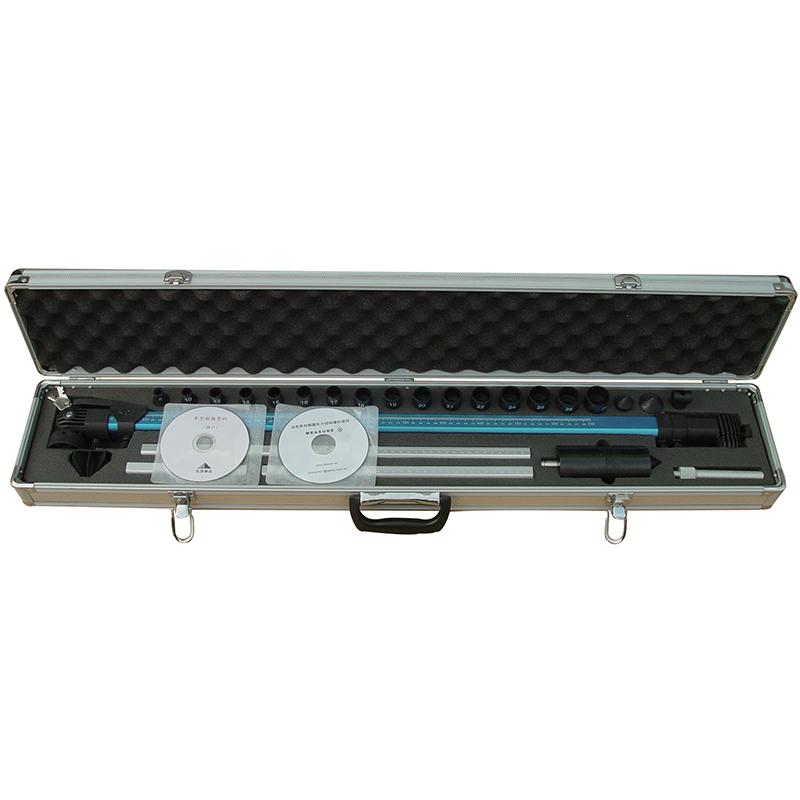

DC-M3 |
Измерительная телескопическая линейка с магнитным самоцентрирующимся фиксатором. |
1 |

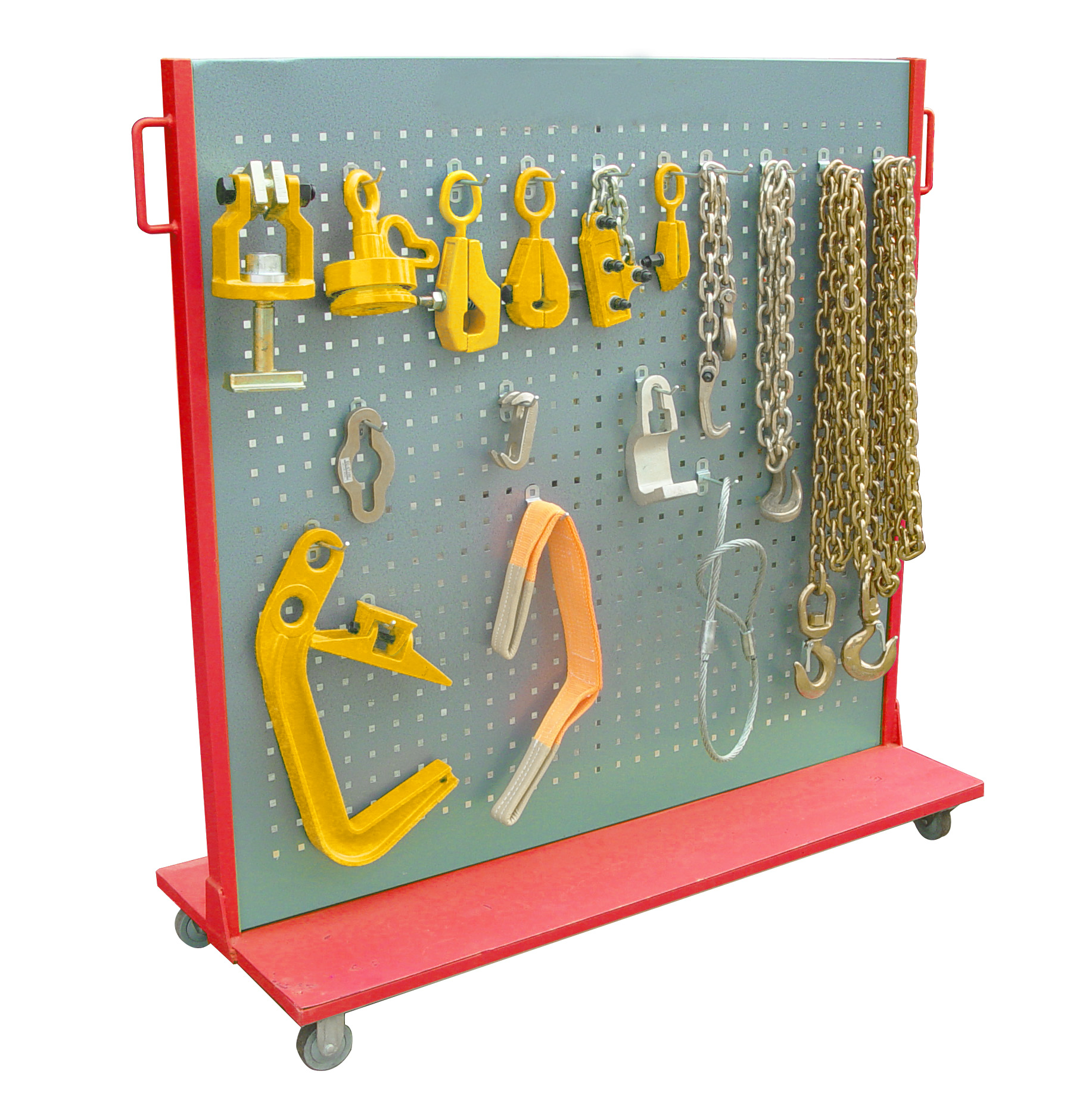

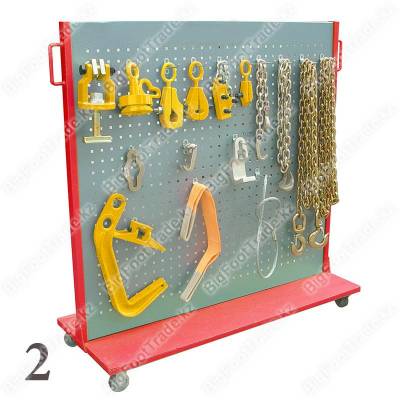

DC-750 |
Щит для аксессуаров и приспособлений |
1 |
DC-150A-5 |
Набор захватов и зажимов |
16 |
Преимущества:
При проектировании стенда для правки геометрии кузова DOOCAR серии B05 использовались передовые технологии и были учтены все преимущества и недостатки стапелей самых известных марок. Сила, точность, гибкость, легкость, практичность и безопасность – вот принцип изготовления стендов DOOCAR B05.

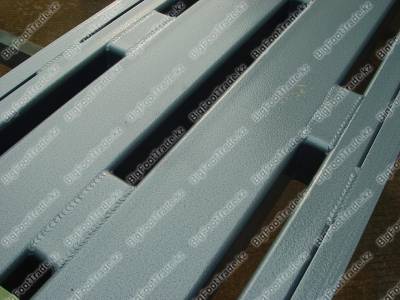

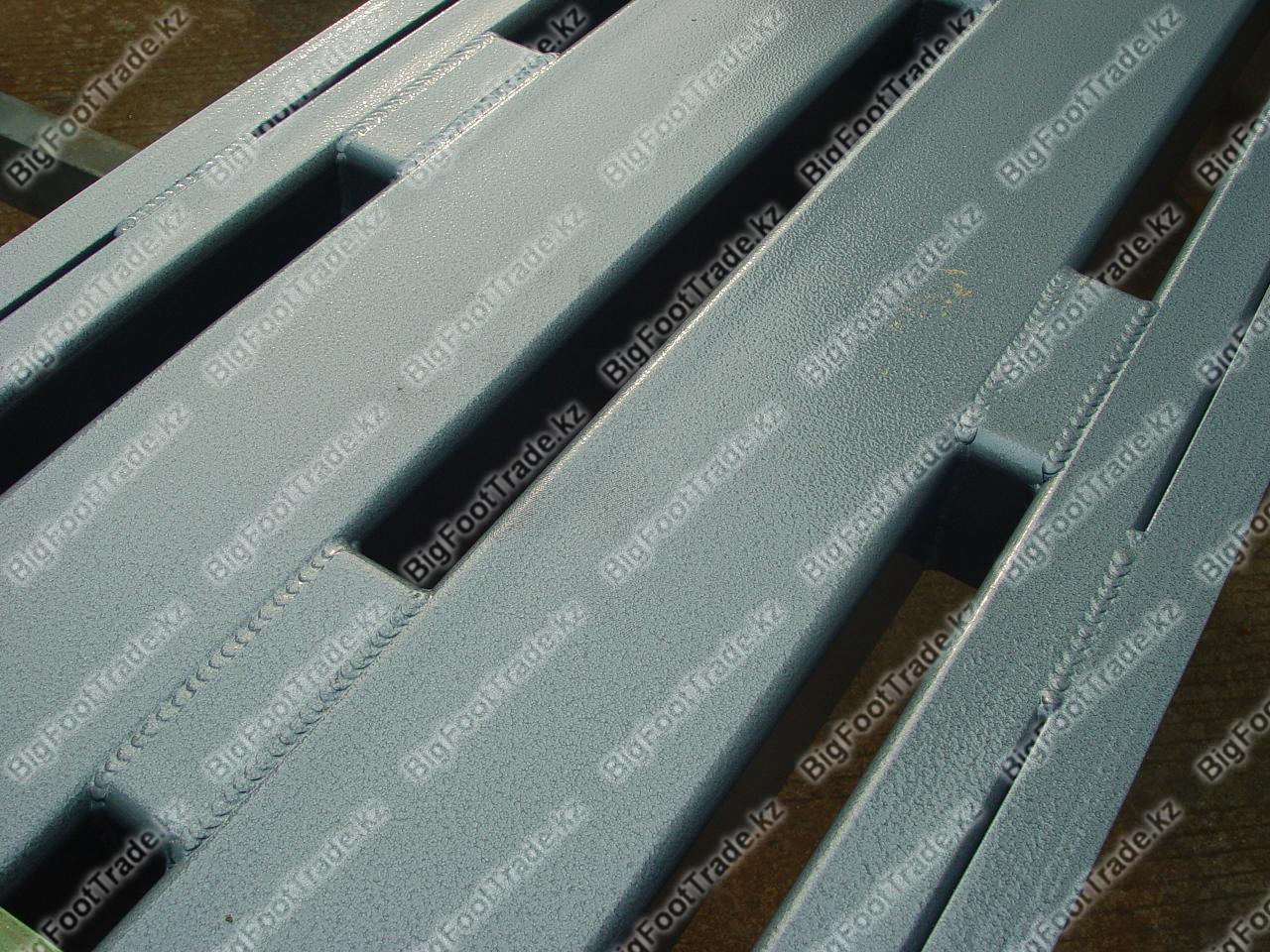

1. Платформа стапеля изготовлена из высокопрочного стального профиля. Толщина платформы достигает 100мм. Платформа имеет выступающие кромки на внешних и внутренних гранях, которые служат рельсовыми опорами для силовых устройств. Быстрая и простая процедура установки/снятия автомобиля на стенд. Не требует подъемника. Не требует центровки автомобиля относительно оси рамы, что позволяет существенно сократить время установки и максимально рационально организовать рабочее пространство на стенде.

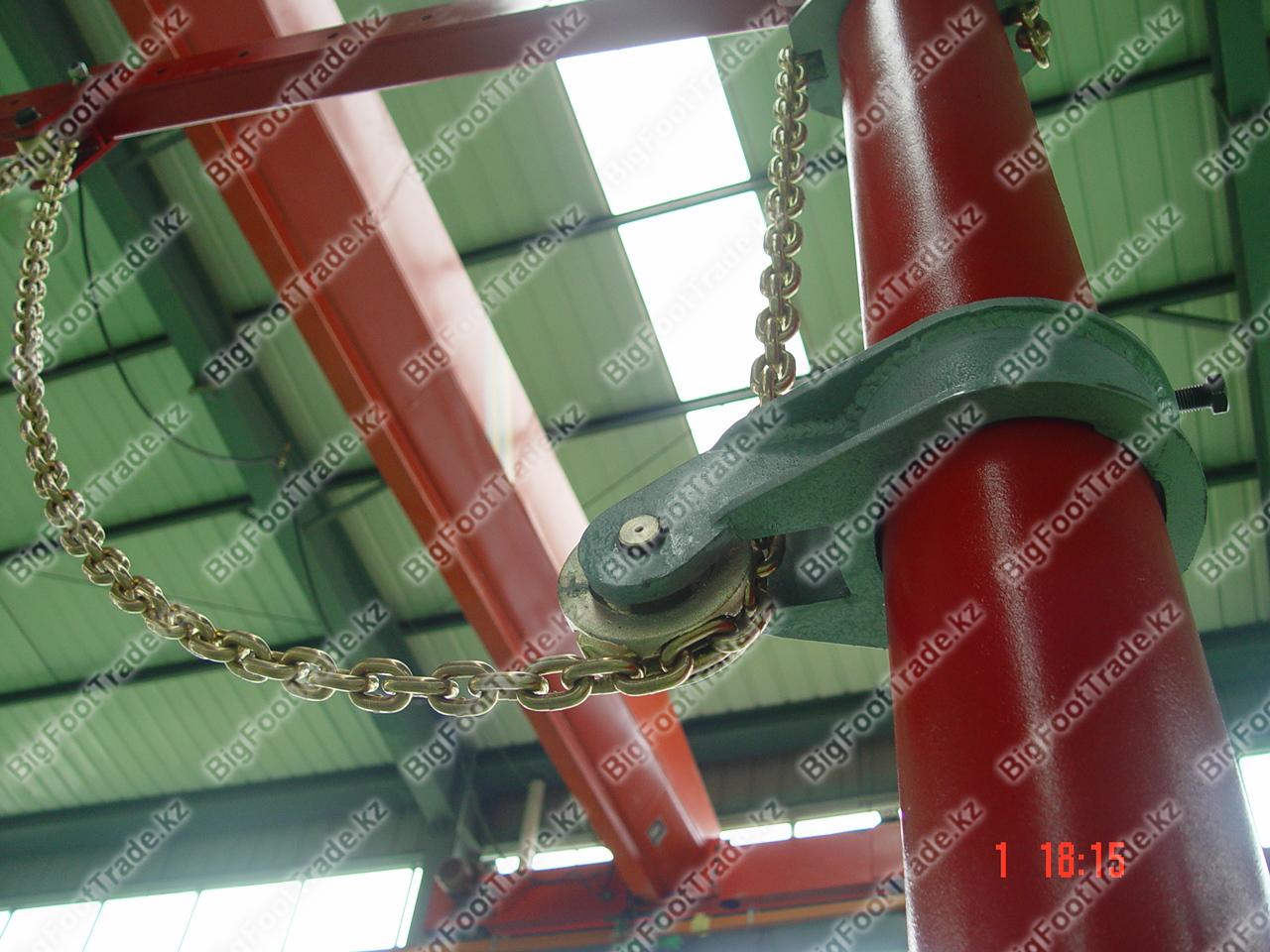

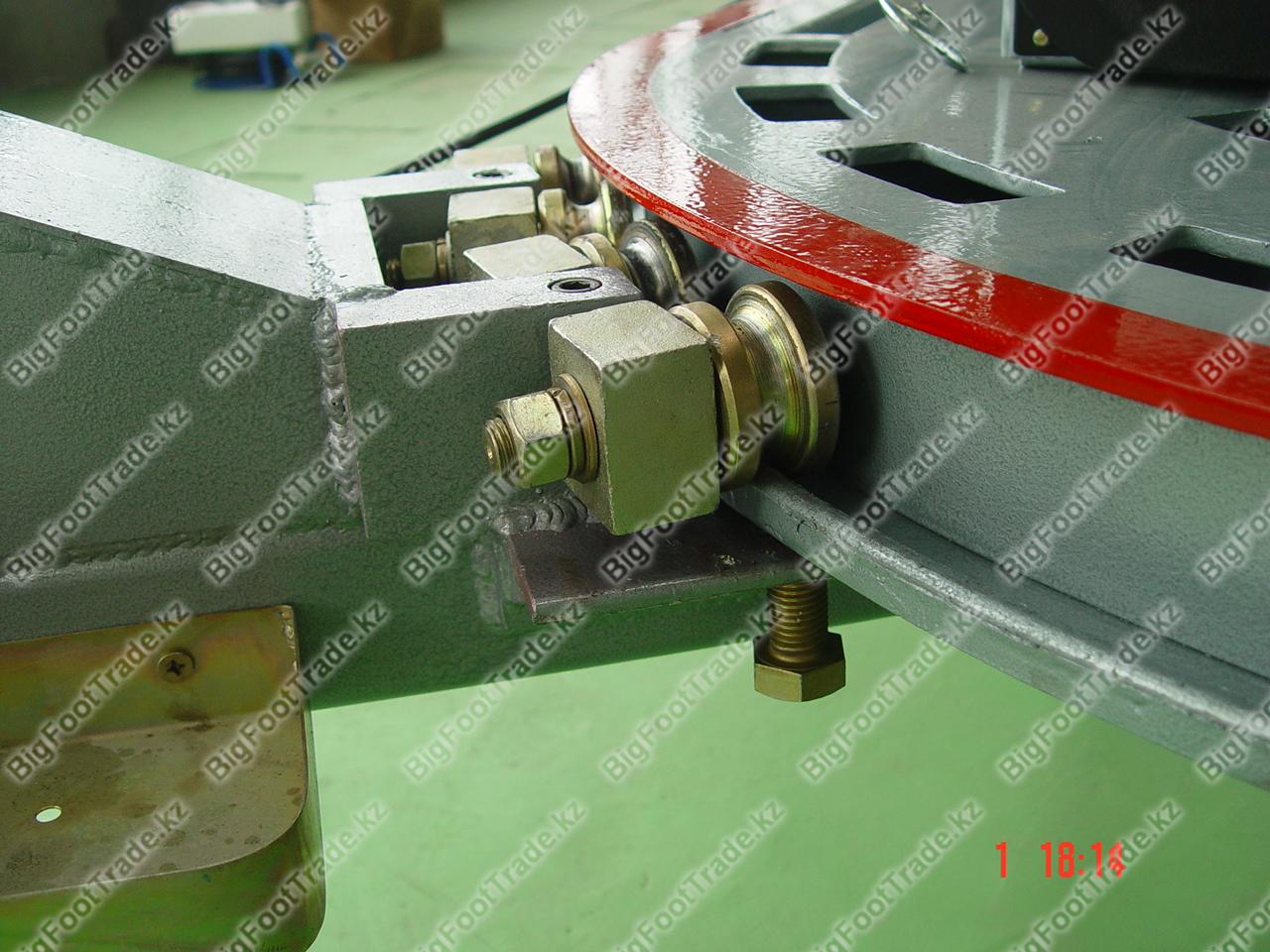

2. Две мощных силовых башни с легко фиксирующимися надежными креплениями, позволяющих быстро и эффективно прилагать усилия в различных направлениях и обеспечивают возможность работы с любой частью кузова. Полный 360 градусный разворот обеспечивает любой угол приложения усилия. Башни не имеют холостого хода.

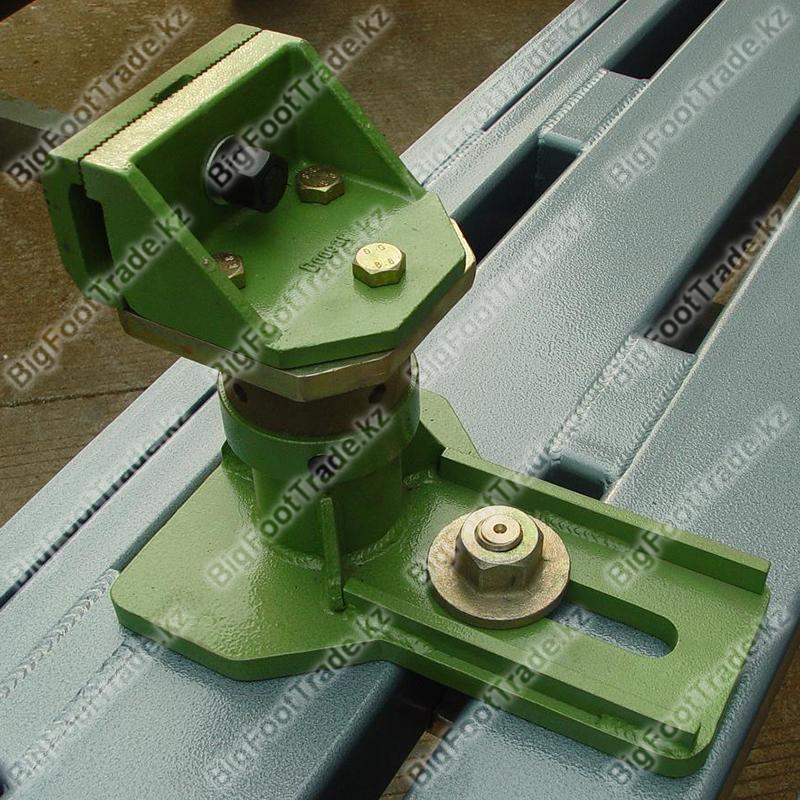

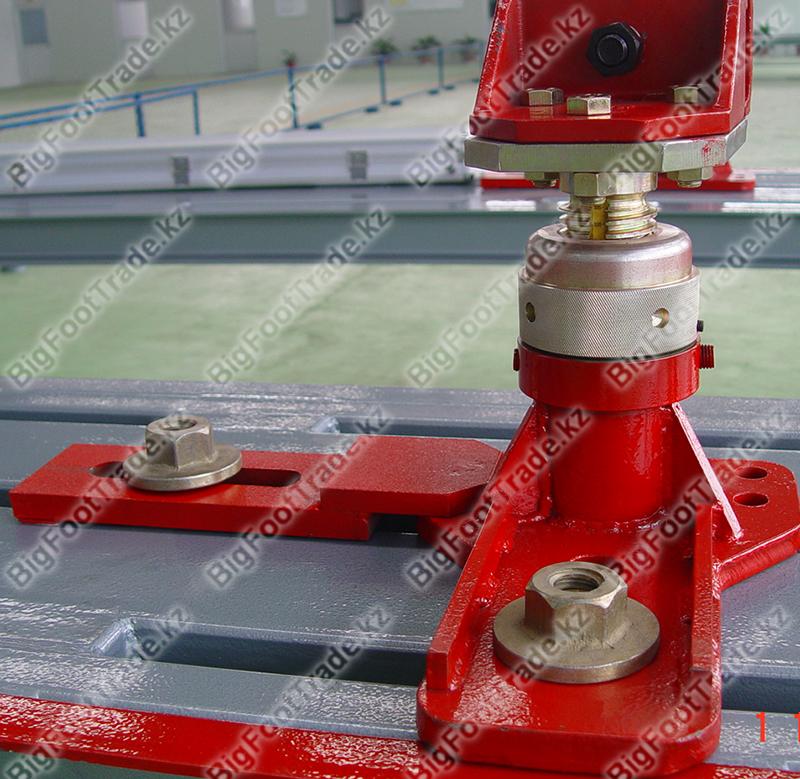

3. Быстрая и надежная фиксация автомобиля с помощью специальных зажимов.
4. Разнообразные виды зажимов и аксессуаров обеспечивают возможность проведения всех видов работ.
5. Силовые башни оборудованы мощной и надежной гидравликой, оснащены роликами, и без лишних усилий передвигаются вдоль периметра стенда по рельсовым направляющим.
6. Высокая точность телескопической измерительной линейки, оснащенной самоцентрирующимся магнитными фиксаторами на шарнирном подвесе, легко поможет вам измерить даже самые минимальные изменения.
