3D-стенд анализа геометрии х/ч KWA-300 3D

Характеристики системы:
Системы сбора данных состоит из 4 камер с высоким разрешением и 4 мишеней.
Левая и правая камеры получают изображения с левой и правой мишени, и передают их в систему обработки.
Мишени крепятся на колесные диски с помощью специальных фиксаторов.
Так геометрические отношения между 4 колесными дисками  рассчитываются в соответствии с изображениями, полученными с помощью видеокамер от мишеней и, затем обрабатываются системой.
Система обработки данных является основной составляющей KWA-300 3D.
Она состоит из компьютера, системы электроснабжения и интерфейса.
Ее функция заключается в выполнении  команд, обработки данных и отображения информации вместе с оригинальными данными изготовителя транспортного средства.
Система также дает указания для корректировки геометрии колес  транспортного средства и распечатывает соответствующий отчет.
Стенд развал-схождения сравнивает результаты измерений с исходными данными производителя автомобиля и дает указания пользователю для регулировки, т.к. его база данных содержит достаточно информации.
KWA-300 3D содержит данные более, чем 20000 типов транспортных средств во всем мире.
Пользователь также может добавить новые данные колес транспортного средства в базу данных при необходимости

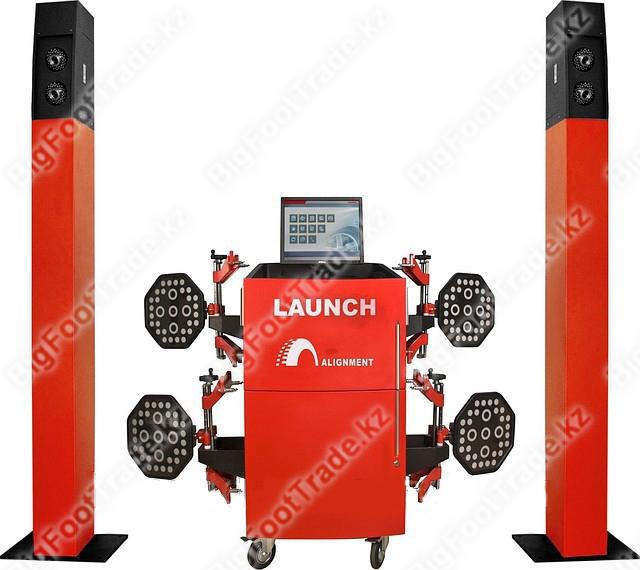

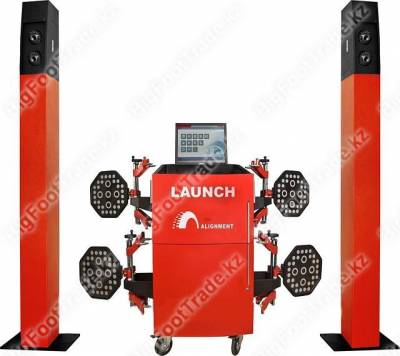

KWA-300 3D в основном состоит из основного блока, камер, стоек, колесных зажимов, мишеней, кабелей связи, механических поворотных кругов, фиксаторов руля и педали тормоза и т.д..

Стенд развал-схождения LAUNCH KWA-300 3D (развал- схождение), 3D- технология.
Представляет собой прибор точных измерений, предназначенных для измерения геометрии колес и сравнения их с инструкциями, предоставляемыми компанией-изготовителем транспортного средства. Он также предоставляет инструкции для пользователя для выполнения соответствующих корректировок для того, чтобы получить лучшее управление руля и снизить износ шин

KWA-300 3D включает полные функции, разумный интерфейс, автоматический контроль и операционные наконечники, чтобы исключить неподходящее действие.
Оборудование способно к удобному выравниванию с корректировкой реального времени передних и задних колес, и полного массива параметров симптома шасси, в том числе угол скольжения колеса, угол скольжения оси, походка колеса и колесная база.

Особенности:

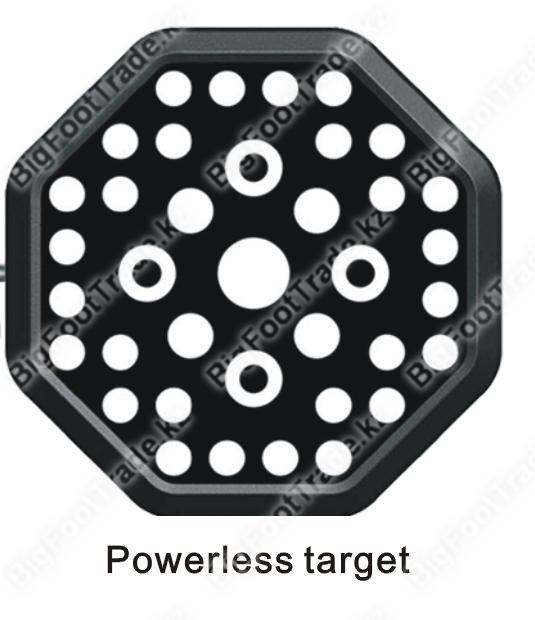

• Компактные, легкие и долговечные мишени
• Нет необходимости в периодическом обслуживании и калибровке мишеней
• Достоинства мишеней: не имеют никаких электронных компонентов, без проводов между мишенями и основным блоком, так что эти мишени могут быть легко и быстро установлены на колеса автомобиля.
•Удобный процесс использования благодаря отсутствию кабельной связи и аккумуляторов, которые нуждаются в периодической зарядке
• Удобная процедура компенсации прокатыванием
• Точное Измерение
• Стабильный источник света
• Динамичное измерение компенсации
• Отображение результатов измерения в реальном времени
• Гибкие измерительные методы, чтобы предоставить легкий доступ для пользователей традиционных блоков выравнивания колеса
• Простой и понятный интерфейс
• Авансированная обработка графа, отождествление метода и компьютерная визуальная технология
•Совершенный 3D моделируют на базе*Kinesiology, оптического измерения и самодвижущейся технологии
• Полный тест: KWA-300 3D можно использовать для измерения различных параметров схождения, таких как схождение передних колес, развал передних колес, кастер, смещение рулевой оси, максимальный угол поворота, угол смещения, схождение задних колес, развал задних колес, разница колесной базы, разница по протекторам и т.д.
• Новая версия компьютерного 3Dизмерения: автоматически тестирует геометрию колес камерами с высокой точностью.
• Предоставляет много видов автоматического тестирования, интерфейс операционной системы очень прост и понятен для работы, весь процесс испытания может быть выполнен автоматически, и есть несколько моментов с человеческим фактором.
• Полная база данных: данные измерений более 20 000 моделей автомобилей хранятся в системе. Пользователь также может добавить новые данные в базу данных.
• Фиксируются исторические данные, легко вести историю измерений клиента.

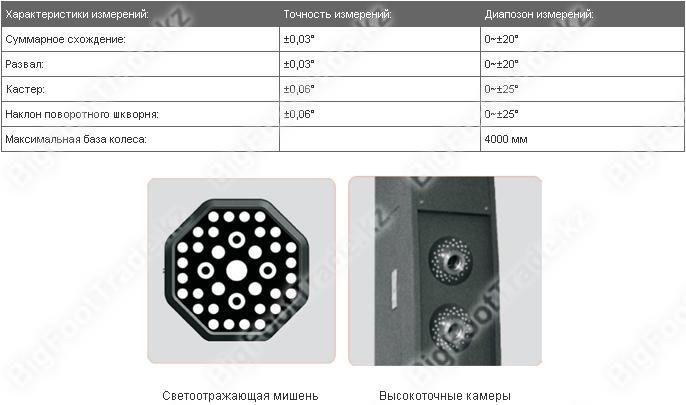

Характеристики:

Наименование	Параметры
Электропитание Частота Общее схождение Общее схождение передней оси Общее схождение задней оси Развал передней оси Кастр (продольный угол наклона оси поворота колеса) Максимальный угол поворота колес Общее схождение задней оси Схождение задней оси Развал задней оси Угол смещения геометрии кузова Макс размер диска колеса	220-240V AC 50/60Hz Да ±40° ±20° ±8° ±20° ±20° ±40° ±20° ±8° ±5° 20"
